LAN U/UTP kat.5e 305m

► Kabel LAN U/UTP kat.5e CU PVC Eca 4 x 2 x 24 AWG – 305m / CONOTECH NS-904

Kabel LAN U/UTP kategorii 5e to profesjonalna skrętka wewnętrzna, przeznaczona do wykonywania instalacji okablowania strukturalnego oraz połączeń sieciowych wewnątrz budynków. Przewód wykonano ze 100% czystej miedzi (CU), z zastosowaniem jednodrutowych żył 24 AWG o średnicy 0,50 ± 0,02 mm. Wyróżnikiem kabla jest szara powłoka zewnętrzna PVC, zapewniająca elastyczność oraz łatwość układania przewodu w instalacjach podtynkowych, natynkowych i korytach kablowych.

Kabel został zaprojektowany z myślą o stabilnej transmisji danych w sieciach wewnętrznych LAN, systemach monitoringu IP (CCTV), telefonii VoIP oraz instalacjach zasilanych w technologii PoE.



► 100% miedzi CU – profesjonalna konstrukcja

Wykorzystano pełne, miedziane żyły przewodzące, bez aluminium pokrytego miedzią. Miedź zapewnia wysoką przewodność elektryczną oraz odpowiednie parametry transmisyjne, co ma szczególne znaczenie w instalacjach wykorzystujących PoE, gdzie przewodem przesyłane są jednocześnie dane i energia.

Jednodrutowe żyły 24 AWG zapewniają odpowiednią sztywność i stabilność konstrukcji wymagane w stałych instalacjach teleinformatycznych.



► Kategoria 5e – stabilna transmisja danych

Kabel należy do kategorii 5e (Cat.5e) i jest przeznaczony do wykonywania instalacji sieciowych w budynkach.

Sprawdzi się m.in. w:

• sieciach komputerowych LAN,
• instalacjach internetowych,
• systemach monitoringu IP i CCTV,
• sieciach PoE,
• telefonii VoIP,
• instalacjach biurowych i domowych,
• okablowaniu strukturalnym.

Kategoria 5e umożliwia realizację połączeń Gigabit Ethernet 1000BASE-T, przy zachowaniu wymagań dotyczących długości i parametrów całego toru transmisyjnego.

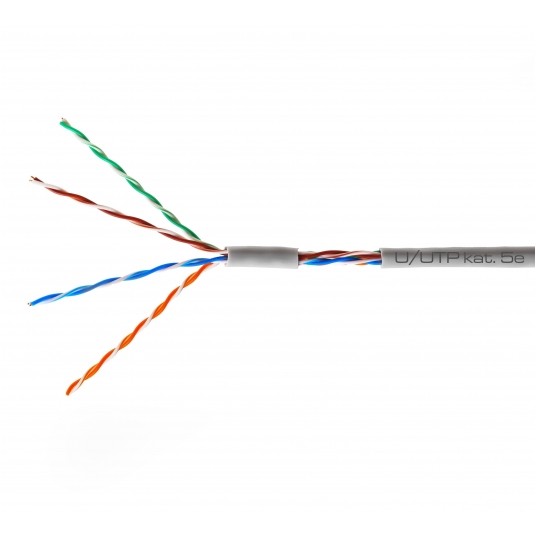

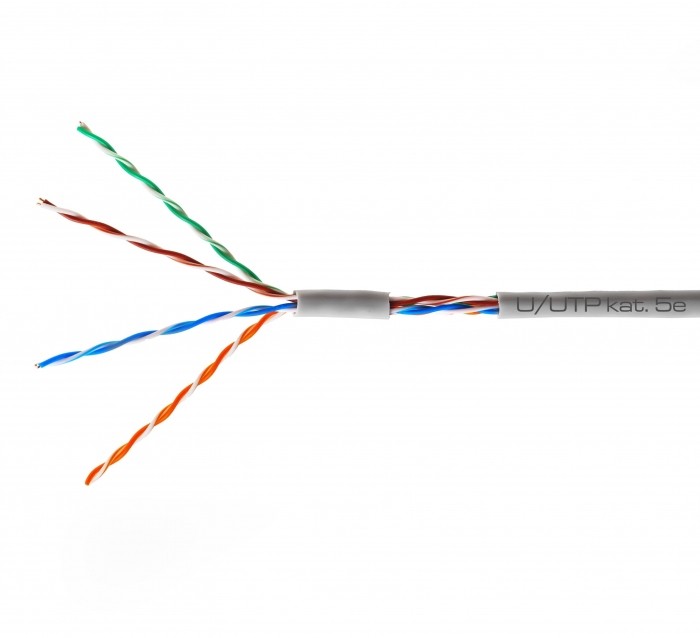

► U/UTP – konstrukcja nieekranowana

CONOTECH NS-904 jest przewodem typu U/UTP (Unshielded Twisted Pair), czyli konstrukcją nieekranowaną.

Kabel składa się z czterech par skręconych przewodów miedzianych, których geometria wspiera prawidłową transmisję sygnałów oraz ogranicza wpływ przesłuchów pomiędzy parami.

Poszczególne żyły posiadają izolację wykonaną z polietylenu HDPE, charakteryzującego się dobrymi właściwościami dielektrycznymi.

Konstrukcja U/UTP jest odpowiednim rozwiązaniem dla wielu standardowych instalacji sieciowych. W miejscach o podwyższonym poziomie zakłóceń elektromagnetycznych należy rozważyć zastosowanie przewodu ekranowanego F/UTP.



► Powłoka PVC - do instalacji wewnętrznych

Kabel posiada zewnętrzną powłokę wykonaną z PVC w kolorze szarym.

Przeznaczony jest do wykonywania instalacji wewnątrz budynków, m.in. w:

• korytach i kanałach kablowych,
• rurach osłonowych,
• przestrzeniach instalacyjnych,
• pod tynkiem – zgodnie z wymaganiami danej instalacji.

Kabel nie jest przeznaczony do bezpośredniego układania na zewnątrz ani w miejscach stale narażonych na działanie wilgoci.



► Euroklasa Eca - zgodność z CPR

Kabel U/UTP kat.5e PVC (symbol NS-904) posiada klasę reakcji na ogień Eca, zgodną z europejskim systemem CPR dotyczącym kabli stosowanych w obiektach budowlanych.

Dobór klasy reakcji na ogień powinien być każdorazowo dostosowany do wymagań projektu oraz specyfiki danego obiektu.



► PoE- transmisja danych i zasilania

Dzięki zastosowaniu miedzianych żył CU NS-908 może być wykorzystywany w instalacjach Power over Ethernet (PoE), umożliwiających jednoczesne przesyłanie danych i zasilanie kompatybilnych urządzeń jednym przewodem.

Kabel znajduje zastosowanie m.in. przy instalacji:

• kamer IP,
• switchy PoE,
• punktów dostępowych Wi-Fi,
• telefonów VoIP,
• urządzeń kontroli dostępu,
• urządzeń IoT.

Możliwość wykorzystania konkretnego standardu PoE zależy od długości toru, temperatury pracy oraz parametrów całej instalacji.

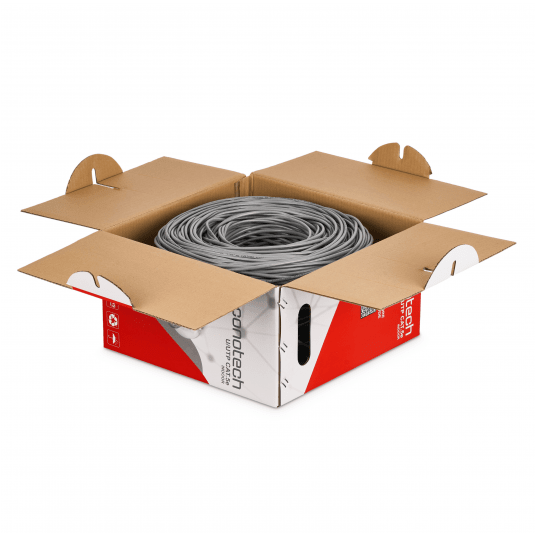

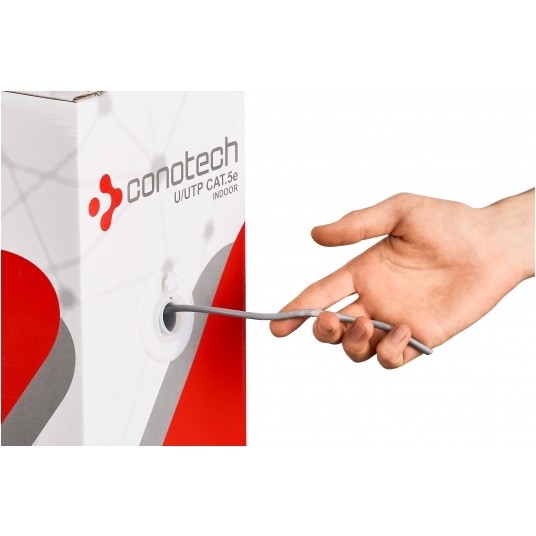

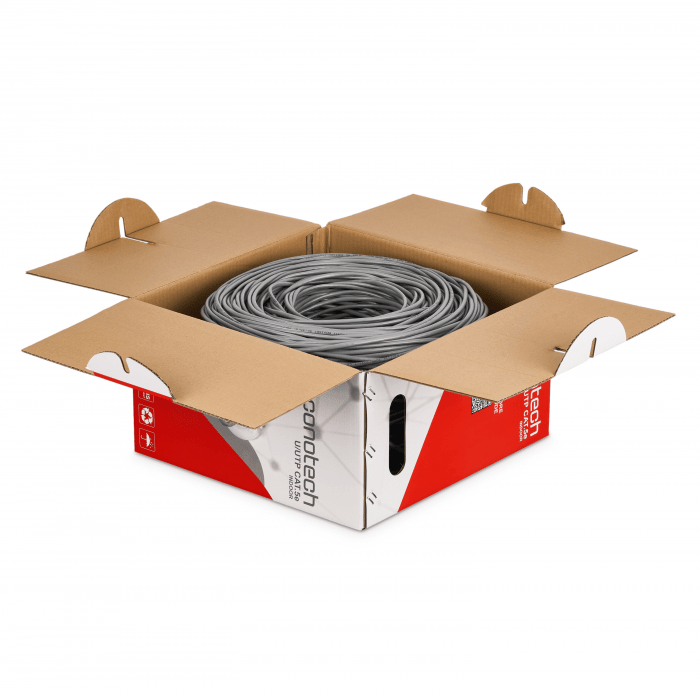

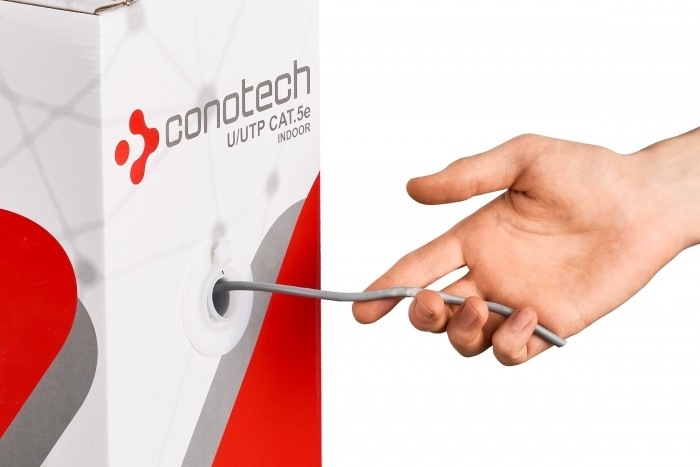

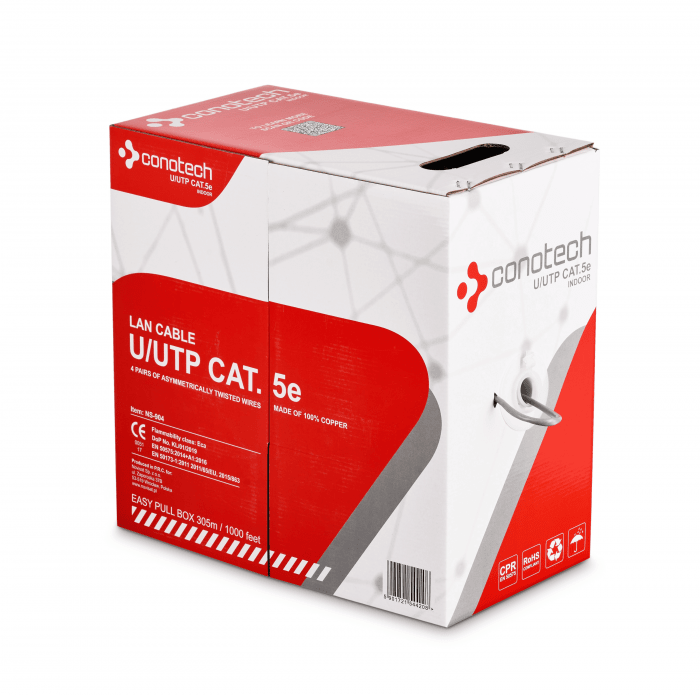

► Easy Pull Box 305m - wygodna instalacja

Kabel dostarczany jest w kartonie Easy Pull Box o długości 305m.

Praktyczne opakowanie ułatwia transport, magazynowanie i rozwijanie przewodu bezpośrednio podczas instalacji.

Kabel posiada również znacznik metrowy, który pozwala na bieżąco kontrolować wykorzystaną długość przewodu i ułatwia planowanie prac instalacyjnych.



► Specyfikacja techniczna:

Rodzaj: U/UTP, kat.5e wykonany z czystej miedzi

Żyła wewnętrzna: CU, cztery pary skręcone asymetrycznie Ø 0,50 ± 0,02 mm, drut - 24 AWG

Izolacja żył: polietylen HDPE (PE)

Otulina zewnętrzna: polwinit PVC, kolor szary

Średnica zewnętrzna: Ø 5,00 ± 0,02 mm

Klasa palności: Eca

Temperatura pracy: -20 °C ÷ +70 °C

Temperatura układania: 0 °C ÷ +70 °C

Minimalny promień gięcia [x śred. kabla]: >8

Przeznaczenie: wewnętrzne

Zgodność z normami:

ISO/IEC 11801:2010, EN 13501-6:2014 (CPR), EN 50173-1:2011, EN 50575:2014, IEC 61156-5:2002 oraz TIA/EIA 568-B.2:2001

Gwarancja: 10 lat

Długość: 305 m

Symbol produktu: NS-904

Marka: CONOTECH



► Parametry logistyczne:

Pakowany w karton typu Easy pull box.

Długość kabla: 305 m

Waga jednostkowa: 9,7 kg

Wymiary jednostkowe: 20x36x36 cm

Karton zbiorczy: 2 szt.

Waga kartonu zbiorczego: 19,4 kg

Wymiary kartonu zbiorczego: 42x37,5x37,5 cm

Max. ilość paletowa: 48 szt. jednostkowych / 24 szt. opakowań zbiorczych
